一、產品原理

1、普通零件計數器：采用光電傳感原理，利用零件載帶引導孔與零件的對應關係，通過專用處理芯片及大規模集成電路處理，實現零誤差，精確測定SMD零件計數量，可實現方便快捷的計數，

是SMT物料管理的高效輔助設備。

2、測漏型零件計數器：配備高速光纖，根據空料和實料光線強度對比原理，準確檢知空料。人性化設計可切換檢知空料停止兩種狀態，前者方便流水線作業質量管理，後者可實現倉庫盤點零誤差。

二、產品特色

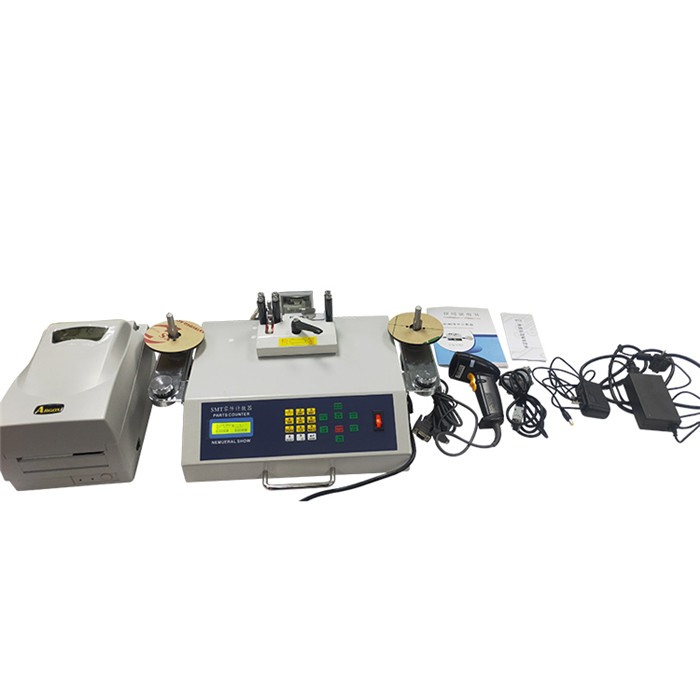

全自動方式計算零件數量，方便點料，發料作業操作簡單，獨具匠心的防料帶脫落設計將對料帶的傷害減少至最小，正反向皆可計數，可預設數量，精確計算數量，零誤差。可加裝掃描槍及條碼打印機，方便管理作業。

三、 產品規格（JGH-889C 普通型)

電源：AC220/110，50HZ，25W

計數範圍：-99999--99999PCS

外型尺寸：L470*W300*H180mm

重量：10KG

產品規格(JGH-889C 測漏型)

電源：AC220/110，50HZ，25W

計數範圍：-99999--99999PCS

外型尺寸：L470*W300*H180mm

重量：10KG

四、產品應用（JGH-889C 普通型)

SMD 料帶式零件皆可適用

料帶輪直徑：任何尺寸皆可適用

料帶間隔(PITCH)：2，4，8，10，12，16，24，32,44，56mm

料帶寬度(WIDTH)：8.12，16,24，32.44.56mm

產品應用(JGH-889C 測漏型) Product application

SMD 料帶式零件皆可適用

料帶輪直徑：任何尺寸皆可適用

料帶間隔(PITCH)：2，4，8，10.12,16,24，32，44.56mm

料帶寬度(WIDTH)：8，12,16,24，32，44，56mm

一、拆開包裝後，請先清點各項附件是否齊全。

二、使用零件計數器前請仔細閱讀操作說明書，並妥善保存。

三、檢查電壓規格是否與市電之電壓規格相符。

四、請確認接妥地線，以確保人身及零件之安全。

一、小心打開本機器的外包箱，並清點下列附件：

1、操作說明書一份

2、產品合格證一份

3、機器一台

4、電源線一條

5、六角扳手兩支

二、當市電之電壓規格為AC110V或AC220V時，將機器放置平麵。

三、電壓規格確認後，請將電源線兩端分別接在機器的電源輸入插座及市電之插座上。

四、兩料盤支架關節的定選鈕逆時針轉鬆，將兩料盤支架展開成一字再將固定旋鈕順時針轉緊。

五、安裝完成。

1、PRINT 列印（預留 reserved) PRINT series printing

操作方式：按下此鍵，可由選購的條碼列印機將所計數的零件，數量列在條碼標簽上。

2、SET：設定計算數量 Hypothesis computation quantity

操作方法：若顯示屏顯示為“00000”，則按下此鍵，顯示屏顯示“---”，設置輸入零件數量。

3、PITCH：問距設定 Spacing hypothesis

操作方法：按下此鍵後，顯示幕的PITCH的數值會閃爍，然後輸入料間距，再按下“ENTER” 鍵確定，若經5秒鍾無按鍵，將自動記憶，發出D一聲後，回複到待機狀態。

4、“正轉/RIGHT”：正轉啟動 Clockwise start

操作方法：按下此鍵開始正方向計數零件，即數字顯示正數。反轉：/LEFT則 相反。

5.“停止/清零” 停止 stop

操作方法： Operating procedure:

(1)在計數或回帶的狀態，按下此鍵，將停止計數或回帶狀態。

(2) 若在待機狀態下，按此鍵超過兩秒，可將 COUNT零 的數值歸。

(3) 按下此鍵可以返回界麵。

6. LOSS鍵，按下此鍵約2 秒左右，在LCD屏右上方顯示“Los~字樣，進入測漏操作。

7、SELECT鍵，此鍵為手動與自動模式切換鍵，按下此鍵2秒鍾左右，LCD屏顯示A則為自動模式，M則為手動模式(說明：A模式為盤料前可預設定值，機器轉動到設定值則會自動停下，M模式隻有用手按下STOP/CLEAR鍵，機器方可停下。

8、CD 顯示幕(LCD screen)。

9、”漏停\時間”此鍵為電機轉速的切換鍵，按下此鍵2秒鍾左右，LCD屏顯示在H(高速)，M(中)，L(低速)之間進行切換。
