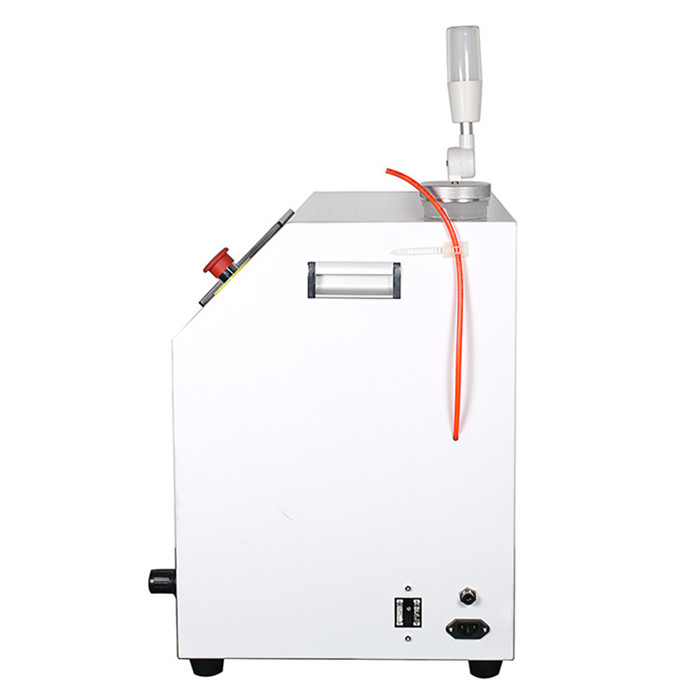

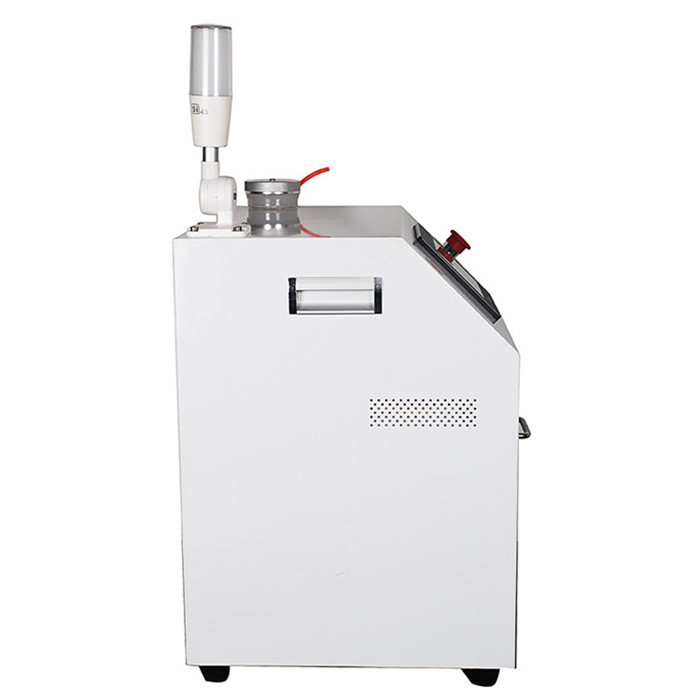

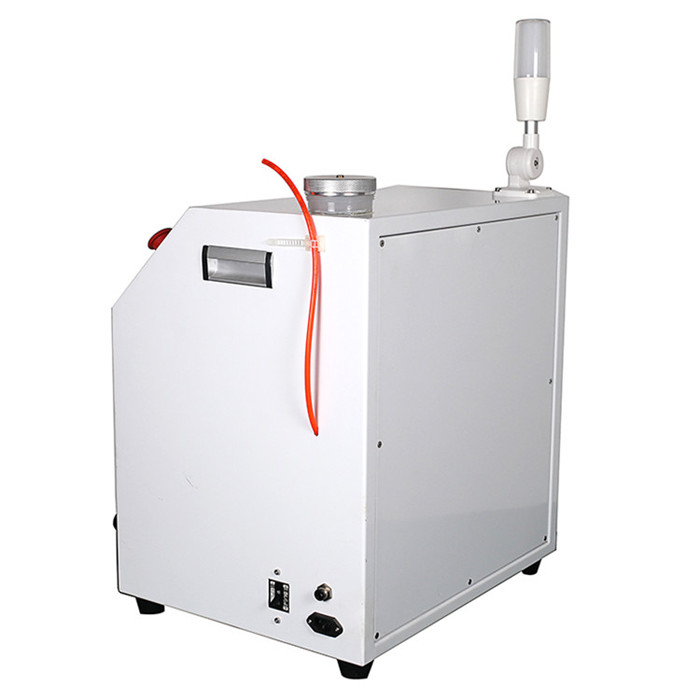

YL-893自動吸嘴清洗機
- 所屬分類：SMT周邊設備
- 二維碼：
-
當機器正在運行時保證運動部分清潔、無雜物；應避免在機器的運動部分或附近工作。 注意：設備運轉時，不要將任何物體伸入機器。 如果對機器的任何部分進行維護時，要停止機器的所有運動部分。不準在沒有做好安全措施時操作機器。 對電器部分維修時，隻能由合格電氣員工或者維修人員操作，並注意切斷主電源。
- 產品描述
一、安全與安裝
A)安全
當機器正在運行時保證運動部分清潔、無雜物；應避免在機器的運動部分或附近工作。
注意：設備運轉時，不要將任何物體伸入機器。
如果對機器的任何部分進行維護時，要停止機器的所有運動部分。不準在沒有做好安全措施時操作機器。
對電器部分維修時，隻能由合格電氣員工或者維修人員操作，並注意切斷主電源。
B)安裝
1．先選擇安裝位置，確保工作場所滿足以下要求：
3．請檢查機器的電壓（單相AC220V）應與用戶提供電壓相符，電壓確認後，請將設備電源插頭與插座連接；所引電源線線徑不應小於2.5mm²。
第一次使用機器時，要確認機器是否正確接地。
4．在首次使用機器的時候，由於運輸原因或者壓線鬆脫，應注意檢查機器電力線的連接情況。檢查終端用電設備是否連接良好，是否有碎片等雜物落入連接處或使連線裸化，應先清除雜物，連好接線，然後關閉電箱和機蓋等。
5．打開電箱內電源開關後，設備通電電源指示燈亮，主體安裝完成。

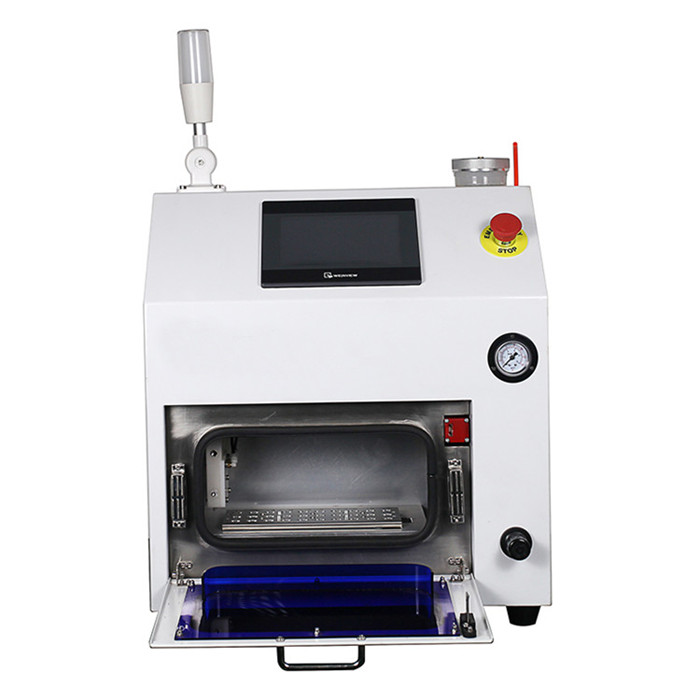

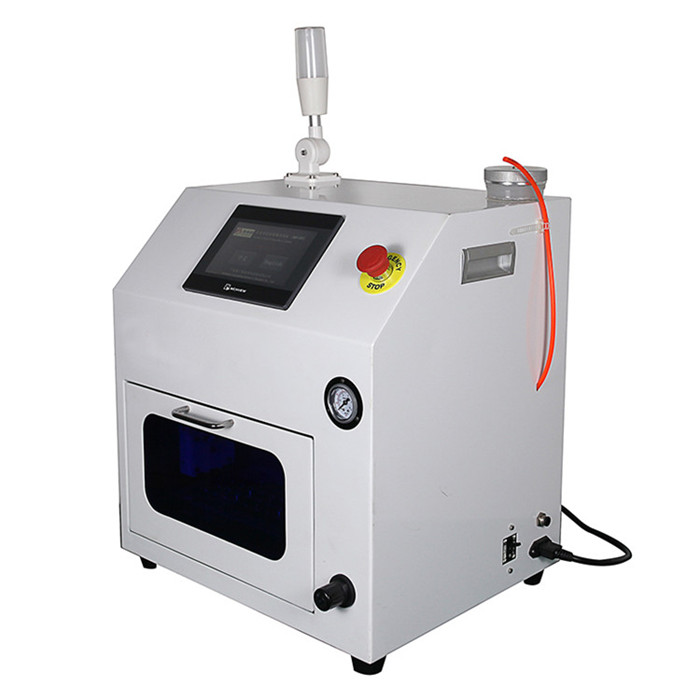

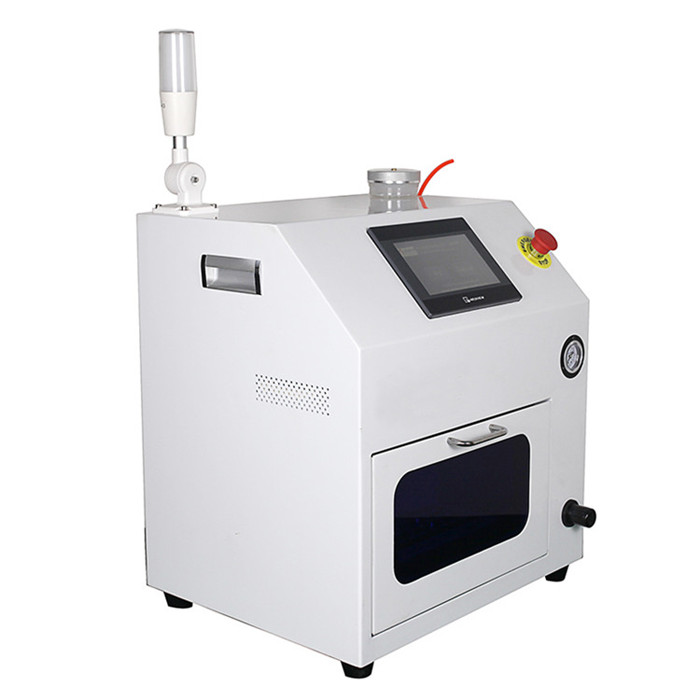

二、操作麵板
1、 急停按鈕。
2、 人機對話界麵。
3、 三色燈
4、 儲水罐
5、 壓力調節閥
6、 壓力表
三、操作說明
1． 確認機器安裝完成。
2． 在機器首次到達貴公司後，將電源接入機器，按下列方法開啟電源：
注意：首次開啟電源應由合格電氣、機械技術人員完成。
（1）.先測量主電源的電流與電壓，開啟總電源；
（2）.打開機器電源開關，注意觀察人機交互界麵、是否正常工作。
（3）.在每次自動模式啟動之前，首先要回原點，隻有在原點狀態下啟動，方可精準定位“切記”
3、上電操作：
洗板機上電，第一畫麵介紹，公司名稱、機器名稱、公司地址、及公司電話公司網址等等。看完介紹後點擊“中文”“EngIish”按鈕，可以進行“中文”“英文”切換。
5、 手/自動操作：
手動操作:
下麵介紹手動操作，在進行手動操作時把旋鈕打在如圖所示：才能進行手動操作，手動操作分別為“噴嘴左移”“噴嘴右移”“吹氣”“清洗液”“原點”按鍵定義為“取反”按一下按鈕動作保持，再次按一下按鈕動作恢複。
（1）“噴嘴左移”是指噴嘴向左移動一個位置。
（2）“噴嘴右移”是指噴嘴向右移動一個位置。
（3）“原點”是指噴頭沒在原點時重新定位提高精準度。
（4）“吹氣”是指按照設定頻率吹氣。
（5）“清洗液”是指按照設定頻率清洗噴頭。
自動操作:
（1）下麵介紹自動操作，首先把按鈕打到如圖所示：。
（2）再點擊“啟動按鈕”，自動模式開啟。
（3）點擊“停止按鈕”，解除自動模式。
（4）在報警時,報警模板內會顯示，所引發報警的故障信息。
（5）如圖：顯示生產數量，和產量清零。
參數設置：
如上圖所示，青青草手机视频分別對“清洗”“吹氣”進行設置，
如上圖所示，青青草手机视频分別對“行程距離”“清洗”“吹氣”頻率等進行設置：
四：規格
1、 輸入總電源：單相AC 220V，0.2KW。
2、 步進馬達型號：57CM22C-SZ。
3、 步進驅動器型號：M542C。
4、 外觀尺寸：550X400X620mm
5、 淨重/毛重：38kg/62kg
五：維修與維護
提供維修計劃的目的是要使機器能夠發揮出最好的水平，生產出的產品滿足客戶的需求。為了達到機器的各種性能，維護計劃分成了不同的周期來進行；
（1）大約運行300h—360h，檢查同步輪、同步帶、滑軌、驅動馬達等，周期性潤滑是使機器連續運行的重要維護方式。
（2）在驅動馬達裝上以後，在工廠應作驅動同步輪張緊力的調節。在首次使用機器的幾個月裏，同步帶易於張緊和鬆脫，需要校正。使用驅動馬達的同步帶不能太鬆，也不能太緊。
（3）每運行700h—720h時，需要對噴頭進行檢查維護，查看噴霧是否均勻，出氣量是否均勻，噴頭是否有異物，如有異物請及時清理。
六：PLC I/O控製表:
輸入\輸出信號:
PLC I/O控製表可以更直觀的觀察到信號的ON/OFF狀態，便於後期維修保養。
